膠球清洗裝置中裝球室的作用及管線如何安裝？

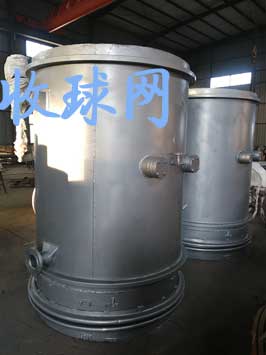

        裝球室也叫裝球器它是該膠球清洗裝置系統的主要配件，一般用戶采購裝球室為電動控制，材質外殼：235B，壁厚8mm，濾網和濾芯要求不銹鋼材質。膠球清洗裝置是利用海綿膠球擦洗凝汽器銅管內壁并將海綿膠球回收使之投入再循環的設備，而裝球室作用是膠球清洗系統中，用于加球、收球、換球及觀察海綿膠球的運行情況的裝置。裝球室加裝逆止門前后運行程序的比較目前安裝在電廠中的膠球清洗系統（最一常用于50MW以上機組的單循環制系統）其系統見圖1。

        在日常的清洗過程中，程控部分需要進行如下動作：1一收球網2一膠球泵3一裝球室入口電動球閥4一裝球室5一裝球室切換問6一裝球室出口電動球閥圖1膠球清洗系統收球網置收球位→→膠球泵開→→裝球室進口閥開→→裝球室出口閥開→→切換閥執行機開→→切換閥執行機關→→裝球室出口閥關→→裝球室進口閥關→→膠球泵關→→網板置反洗位。

        首先，收球網運行至收球位置，打開膠球泵及裝球室人口、出口閥門，同時打開裝球室切換閥，這時水流攜帶膠球進入循環水管內參與循環，實現對凝汽器銅管內壁的清洗。

        當清洗結束，需要將膠球回收至裝球室內時，關閉裝球室切換閥，按照程序設定時間運行后關閉裝球室出口、入口閥門，停膠球泵，收球網運行至反洗位置進行反沖洗。整個過程中控制對象為5個。

        對目前國內生產的膠球清洗設備中的裝球室進行改進，在入口處加裝逆止門，在完成同樣的日常清洗過程時，可省去裝球室出口、入口處的電動球閥動作（將其改為手動閘門，處于常開位置即可），將控制對象由原來的5個減少為3個。日常清洗時，只需控制收球網、膠球泵及裝球室切換閥。

        其程控部分動作如下：網板置收球位→→膠球泵開→→切換閥執行機開→→切換閥執行機關→→膠球泵關→→網板置反洗位。整個運行過程是這樣完成的：當凝汽器銅管內壁需要清洗時，收球網運行至收球位置，膠球泵開啟，裝球室進口在水流作用下壓力急劇增大，這時水流推開逆止門，攜帶膠球參與循環。

        清洗結束后，膠球泵關閉，裝球室入口處壓力減小，逆止門在凝汽器進口處水壓的作用下切斷肢球循環管路，防止膠球倒流。收球網運行至反洗位置進行反沖洗。

逆止門的選擇：

        A）考慮以下3種方案：在原系統管路中裝球室入口處增加能夠實現逆止功能的止回閥。根據系統壓力及膠球循環管路通徑，可選用H44）－6型旋啟式止回閥。其優點是：不需要對現有裝球室做任何改動，巳逆止效果好，但缺點是增加了系統中的閥門，成本增加較多，而且因閥門安裝在系統管路上，不能將膠球完全阻隔于裝球室內。

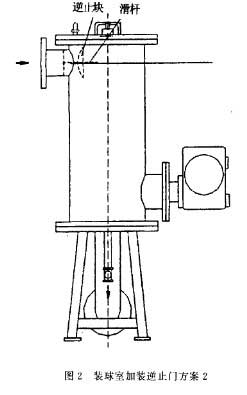

        B）在裝球室內加裝逆止塊，如圖2示。圖2裝球室加裝逆止門方案2逆止塊在水流作用下沿滑桿的左右移動，堵塞、打開裝球室人口，實現對膠球的逆止作用。在引出管中心固定412mm的滑桿軸，結合引出管通徑并保證滑塊打開裝球室入口時的流道，確定滑桿長度為150mm，滑塊尺寸為球冠。

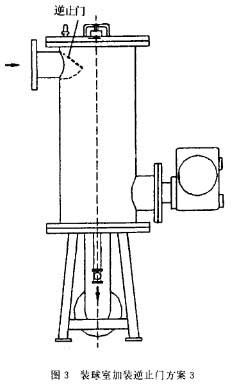

        C）在裝球室內加裝逆上門，如圖3示。逆止門在水流壓力作用下，以鉸點為中心擺動，堵塞、開啟裝球室人口管管口，實現對膠球的逆止功能。逆上門采用馬鋼板制作成弧形板，弧形板與裝球室內壁吻合，并在弧形板外面襯橡膠層。
